Монтаж воздуховодов в фундаменте

Система воздухораспределения может быть смонтирована еще на этапе нулевого цикла строительства - в этом случае не потребуется обходить перегородки и другие конструкции здания. Прямые ветки позволяют снизить сопротивление системы и сэкономить материалы. Не нужна дополнительная фиксация воздуховодов, при этом существенно уменьшаются трудозатраты. Воздуховоды могут быть уложены как в слое утеплителя фундамента, так и непосредственно в слое бетона, но тогда следует более внимательно подходить к расстоянию между ветками воздуховодов и расположению их в толще бетона.

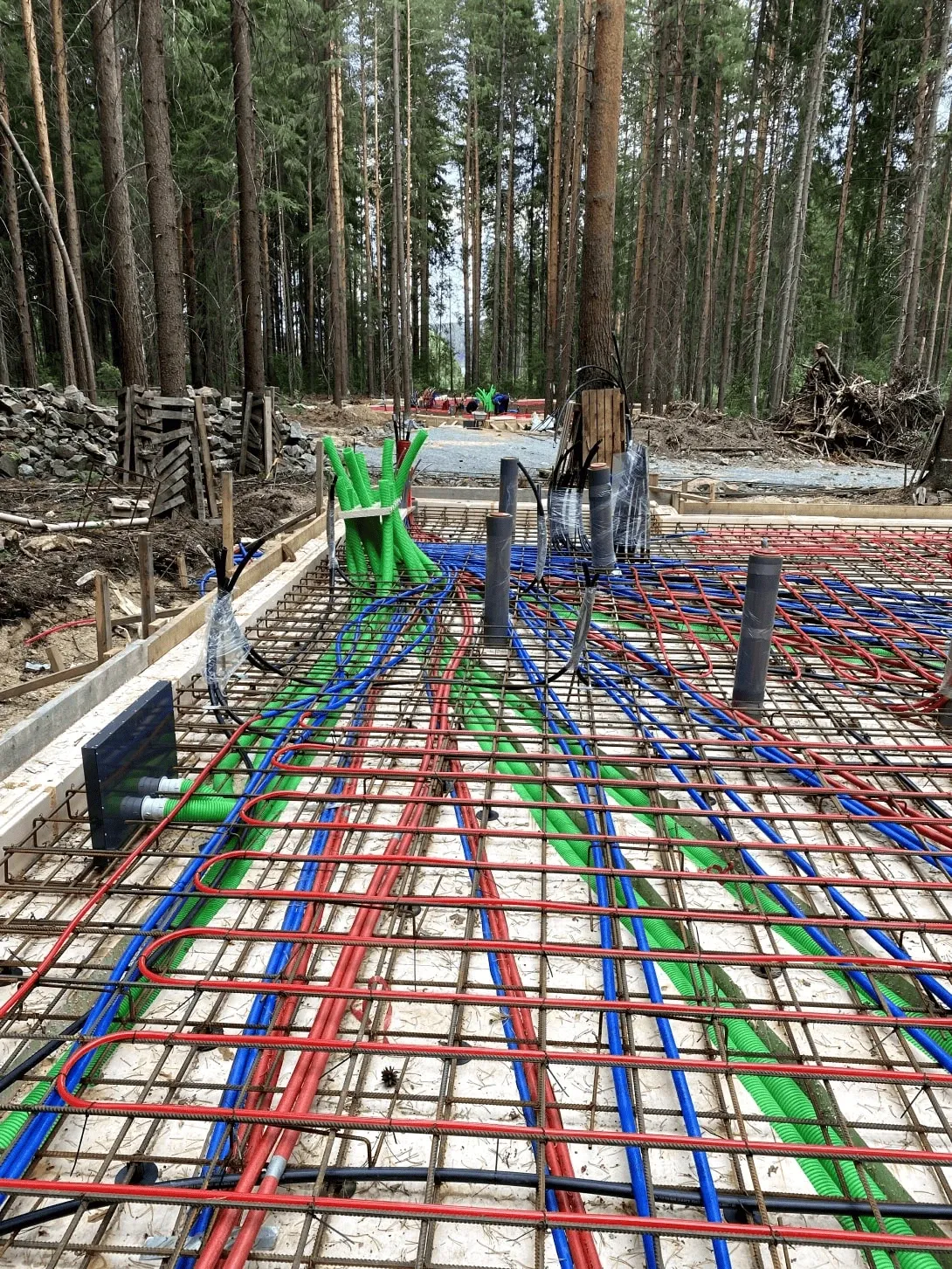

Все же, прокладка в утеплителе менее требовательная и универсальная технология. Перед укладкой арматуры производится разметка утеплителя в соответствии со схемой воздухораспределения. Пенополистирольные плиты прорезаются на глубину до 80 мм для дальнейшей укладки гибких воздуховодов. После монтажа остальных инженерных сетей производится заливка фундаментной плиты бетоном.В качестве точек притока используются как внутрипольные конвекторы, так и приточные решетки.Для конвекторов установлены закладные из пенополистирола - их монтаж будет осуществлен на завершающем этапе. Кстати, некоторые производители уже включили в свой ассортимент готовые решения с патрубками для подключения современных воздуховодов.

Для монтажа внутрипольных решеток установлены металлические адаптеры Fliben с возможностью подключения до трех воздуховодов. На этапе заливки они герметично закрыты, после отделки адаптер срезается вровень с финишным полом и устанавливается приточная решетка. Воздуховоды выводятся пучком в месте будущей котельной, где будет установлен распределительный коллектор. Его можно разместить вертикально на стене или с помощью соединительных муфт нарастить воздуховоды и собрать систему на потолке.
